MAKÝNE ÝMALATI VE TASARIMI
Tecrübeli mühendislik ve CAD (Bilgisayar Destekli Tasarým)sentezlenmesiyle Makine imalatý ve tasarýmý konusunda danýþmanlýk hizmeti ve ihtiyaçlarýnýza yönelik makineler, sipariþleriniz doðrultusunda bilgisayar ortamýnda dizayn edilerek tasarým ve imalatý gerçekleþtirilir.
Ýhtiyacýnýza yönelik makine tasarýmý ve imalatýnýn yaný sýra mevcut makinelerinizin daha verimli çalýþmasý için üzerinde yapýlacak iyileþtirmeler ve ilaveler de yine sizin istekleriniz doðrultusunda tasarlanýp hayata geçirilir.
Modüler mobilya sektörünün olmazsa olmazlarýndan olan panel ebatlama makinelerinin bir örneði de ADG Precise Cut 430 adýyla tarafýmýzdan üretilmiþtir. Aþaðýda detaylý olarak bahsedilen makine 18mm lik 5 kat kesme özelliðine sahiptir.

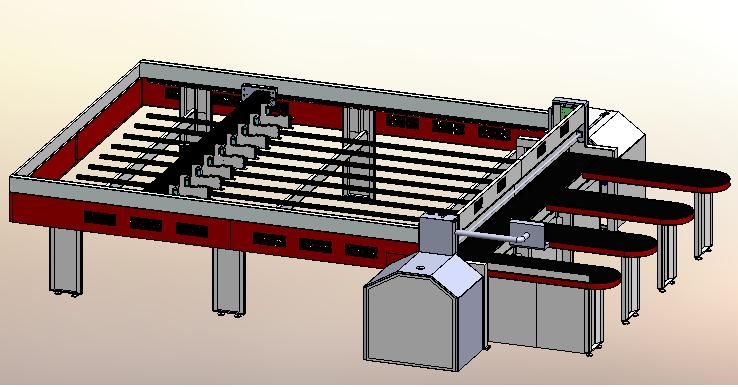

OPTÝMÝZASYONLU PANEL EBATLAMA MAKÝNESÝ
PRECISE CUT 430®
MAKÝNE GÖVDESÝ
Üst tabla 25 mm kalýnlýðýnda iki parça plakadan yapýlmýþtýr. Ýki plaka gazaltý kaynak makinesi ile kaynatýlmýþ plaka yüzeyleri planyada tek parça olarak iþlenmiþtir. Testere mekanizmasý yatay doðrusal hareketi için makine gövdesi yine tek parça olarak iþlenmiþ ve hassas bir þekilde lineer kýzak ray yataklarý iþlenmiþtir.
Makine kesim ünitesi gövdesi zemine ankarajlý sekiz adet ayak üzerine monte edilmiþtir. Arka besleme ünitesi dört adet ayak üzerinde durmaktadýr.
ÜST BASKI SÝSTEMÝ
Tek parça alüminyum sigma profilden yapýlmýþtýr. Profil içerisine testere ve toz kanalý boþluðunu oluþturmak için ilave bir alüminyum profil yerleþtirilmiþtir.
Üst baský sistemi ADG MAKÝNE patentli “precise pressure”® sistemi ile çalýþmaktadýr. Bu sistemde,baský gücü üst baský profili üzerine tespit edilen bir sürücülü motorun profilin iki baþýnda bulunan kramayer pinyon diþli sistemini tahrik etmesiyle saðlanmaktadýr. Sürücü tarafýndan verilen baský miktarý algýlanýp yeterli baský motor gücü ile ayarlanmaktadýr.Pnömatik sistem kullanýlmamaktadýr. Böylece pnömatik sistem baský ile çalýþan makinelerde sýkça karþýlaþýlan pistonlardaki güç kaybý nedeniyle oluþan hatalý kesimin önüne geçilmiþ olmaktadýr. Kýsa süreli pnömatik basýnç düþümlerinde dahi makine hassas olarak baský yaparak kesime devam edebilmektedir.Ayrýca üst baský sisteminin dikey hareketi için lineer kýzak sistemi kullanýlmýþ olup dikey hareket hassasiyeti de üst düzeydedir.
“precise pressure” sisteminde baský profili kesilecek panel yüksekliðini tanýmak için panel üzerine alçalýr ve okuduðu yükseklik deðerini sisteme kaydeder ve diðer kesimler için tam strok yükselmeden kaydettiði deðerin sadece 5 mm üzerine yükselir. Bu sayede zaman kaybý önlenir . Diðer makinelerde ise pnömatik sistemden dolayý her baskýda baský profili en üst stroka kadar yükselir ve gereksiz zaman kaybýna neden olur.
ELEKTRÝK SÝSTEMÝ
Makineye ait elektronik ve elektriksek aksamýn tamamý havalý besleme tablasý altýnda bulunan pano içerisinde yer almaktadýr. Pano olabildiðince sade bir þekilde dizayn edilmiþtir. Böylece olasý elektriksel arýzalarýn giderilmesi daha kolay olacaktýr. Pano içerisinde sýcaklýk oluþturabilecek aksam olabildiðince azaltýlmýþ havalandýrma amaçlý iki adet aspiratör pano üzerine yerleþtirilmiþtir. Ayrýca pano içerisine bilgisayar sisteminin ani elektrik kesinti ve dalgalanmalarýndan olumsuz etkilenmemesi için güç kaynaðý baðlantýsý yapýlmýþtýr.

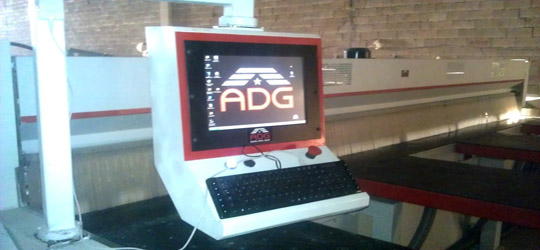

Makinenin kumanda iþlemi dokunmatik TFT ekran üzerinden gerçekleþtirilir. Ayrýca hareketli kumanda paneline usb baðlantýlý klavye de yerleþtirilmiþ olup veri giriþleri bu usb baðlantýlý klavye üzerinden kolayca gerçekleþtirilebilir.
TESTERE MEKANÝZMASI
Testere mekanizmasý,yekpare plaka taþýyýcý köprüsü altýna monte edilmiþ tek parça SCHNEEBERGER Lineer ray-araba sistemi üzerinde yatay olarak hareket eder. Testere arabasý bu raylar üzerine dört adet hassas araba ile yataklanmýþtýr. Rayýn eksiz tek parça olmasý ray arabalarýnýn ömrünü uzatýr. Büyük ve küçük testerelerin dikey hareketleri de yine lineer ray-araba istemi ile yataklanmýþtýr. Bu sistem ile testerenin dikey hareketi kusursuz hale gelir. Dikey hareket pnömatik pistonlarla saðlanýr. Testerenin aþaðý yön hareketinde darbe sönümlemek için gazlý amortisör sistemi kullanýlmýþtýr.
Testere mekanizmasýnýn yatay hareketi için servo motor ve helis kramayer sistemi kullanýlmýþtýr. Böylece kesim hýzý artmýþ ve testere arabasýnýn verilen programa göre istenen aralýkta hassas bir þekilde hareket etmesi saðlanmýþtýr.
Testere yataklamalarý için özel yataklar tasarlanýp çift sýra rulman kullanýlmýþtýr. Testere motor arasýndaki güç iletiminin kusursuz olmasý amacýyla poly kayýþ kullanýlmýþtýr.
TOZ TOPLAMA SÝSTEMÝ
Testere arabasý üzerine entegre edilen büyük testere ve çizici toplama kanallarý fleksibil 100 mm çaplý bir boru ile çelik toplama borusu vasýtasýyla merkezi toz toplama aspiratörüne baðlanmýþtýr. Diðer makinelerde bulunan lastikli kanal yerine bizim sistemimizde kapalý boru sistemi tercih edilmiþtir. Bu sistemde lastikli kanalda oluþan emiþ basýnç kaybý giderilmiþ ve emiþ gücü arttýrýlmýþtýr.
HAVA YASTIKLI TABLALAR
Makine gövdesine monte edilmiþ tablalar vasýtasýyla kesilecek malzemelerin rahatça hareket etmesi saðlanýr. Malzeme ile tabla üzerinde bulunan bilyelerin hava kanalýný açmasýyla oluþan hava yastýðý malzemelerin parmak müdahalesi ile dahi istenen yere hareket etmesini saðlar.
Makinede dört adet 600 x 1800 mm ebatýnda hava yastýklý tabla mevcuttur. Hava ihtiyacý merkezi fandan alýnan havanýn fleksibil hortumlar vasýtasýyla tablalara baðlanmasýyla saðlanýr.
HASSAS SON KESÝM ÖZELLÝÐÝ
Kesilecek panelin son kýsmýnýn kesilmesi esnasýnda panel kýstýrýcýlar devre dýþý kalarak panel üst baský tarafýndan kýstýrýlýr. Böylece daha az fire verilerek son kesim gerçekleþtirilir.
|
